Векторный анализатор цепей NanoVNA-F V2

Производитель: Прочие
Код Товара: NanoVNA-F
 Векторный анализатор цепей NanoVNA-F V2 купить

Краткое описание


Векторный анализатор цепей NanoVNA-F V2  50 кГц-3 ГГц...Читать далее...

Краткие характеристики


Комплект поставки - Векторный анализатор цепей NanoVNA-F V2 50 кГц-3 ГГцНабор переходников SMAПереходник SMA 50Ω для калибровки нагрузки200 мм SMA-JJ RG405 RF кабель - 2штUSB Type-C кабель
Смотреть все характеристики

Нашли дешевле?
8990.00 р.

  • Наличие:Предзаказ
    • Доставка:Бесплатная

    Доставка от 2 дней, БЕСПЛАТНО от 2 тыс.р!

    Доставка от 2 дней, БЕСПЛАТНО от 2 тыс.р!

    Все варианты и сроки доставки доступны в начале оформления заказа.

    Безопасная удобная оплата!

    Безопасная удобная оплата!

    Через СБП, любой банковской картой или от юр. лица, предоставляются все документы.

    Нам доверяют!

    Нам доверяют!

    Отзывы сотен довольных покупателей на Яндекс Маркет и на нашем сайте.

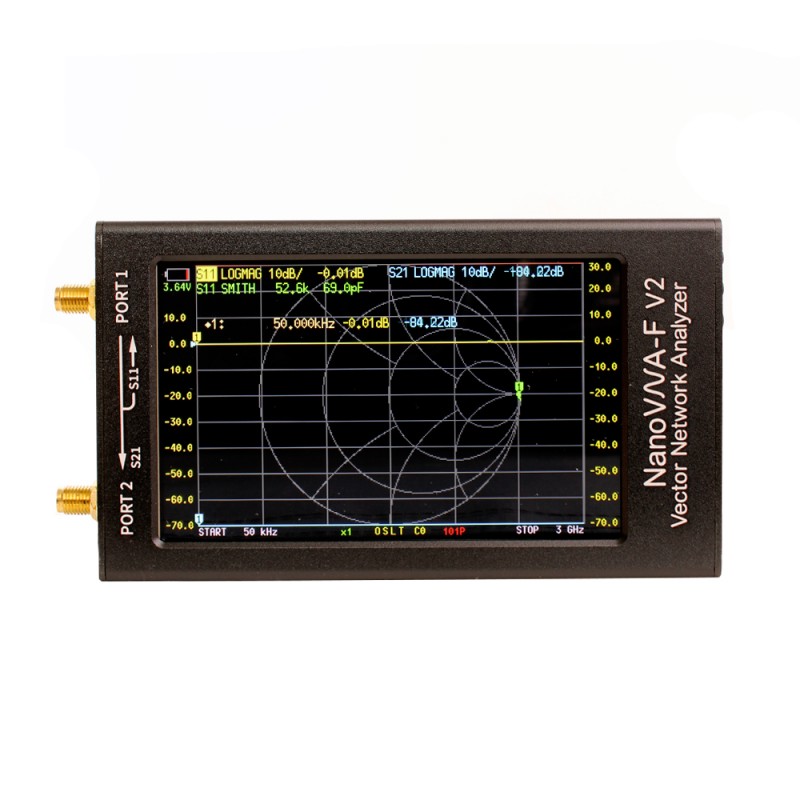

    Векторный анализатор цепей NanoVNA-F V2  50 кГц-3 ГГц
    NanoVNA-F V2 - это передовой векторный анализатор сетей, разработанный для обеспечения точного и надежного анализа радиочастотных сигналов. Он оснащен современным и мощным чипсетом, позволяющим проводить измерения в диапазоне частот от 50 кГц до 3 ГГц с высоким уровнем точности.
    NanoVNA-F V2 имеет яркий и легко читаемый цветной дисплей, который позволяет пользователям просматривать результаты измерений в реальном времени. Он также предлагает различные предустановленные режимы измерения, такие как S-параметры, КСВ, обратные потери и другие, что делает его идеальным инструментом для инженеров, тестировщиков и радиолюбителей.
    Векторный анализатор NanoVNA-F V2 может быть использован для измерения характеристик антенн, тестирования кабелей, фильтров и других радиокомпонентов. Благодаря компактному и прочному корпусу, устройство идеально подходит для работы в полевых условиях или в лаборатории.
    NanoVNA-F V2 — это новое поколение портативных векторных сетевых анализаторов, созданное на основе NanoVNA-F. Устройство оснащено 4.3-дюймовым IPS ЖК-дисплеем и алюминиевым корпусом. В качестве стандарта используется литий-ионный аккумулятор большой емкости — 5000 mAh, что обеспечивает до 7 часов автономной работы. Устройство поддерживает работу сенсорного экрана и боковую кнопку, а также китайский и английский языки интерфейса.
    Устройство отличается простотой использования и интуитивно понятным интерфейсом, что позволяет пользователям быстро приступить к работе без необходимости длительного обучения. NanoVNA-F V2 также имеет возможность сохранения и загрузки настроек и результатов измерений, что облегчает процесс анализа и документирования данных.
    Особенности:
    • 4.3-дюймовый IPS LCD-дисплей с разрешением 800x480 обеспечивает сверхширокий угол обзора и не вредит глазам при длительном использовании.
    • Корпус из алюминиевого сплава обеспечивает прочность и долговечность, защищая устройство от электромагнитных помех и обеспечивая точность измерений.
    • Компактный и портативный размер корпуса - 125x75x20 мм.
    • Радиочастотный интерфейс SMA облегчает подключение различных тестируемых компонентов.
    • Литиевый аккумулятор емкостью 5000 мАч обеспечивает до 7 часов работы.
    • Сенсорный экран с 3 боковыми кнопками обеспечивает гибкость и удобство использования.
    • Поддержка китайского и английского языков.
    • Оптимизированный дизайн пользовательского интерфейса облегчает работу с устройством.
    • Регулируемая яркость экрана.
    • Возможность обновления прошивки через USB-подключение.
    • Высококачественные компоненты и кабель RG405 обеспечивают точность измерений
    • Оснащен интерфейсом USB Power Output, поддерживающим вывод питания 5 В / 1 А.
    • Благодаря использованию микросхемы быстрой зарядки 2 А время зарядки сокращается.

      Характеристики:

      • Материал корпуса: алюминиевый сплав
      • Основной цвет: черный
      • Аккумулятор: 1 * литиевая батарея, 5000 мАч
      • Частота: 50 кГц-3 ГГц
      • Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)
      • Точность частоты: <0,5 ppm
      • S21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)
      • S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)
      • 2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)
      • Количество калибровочных точек: 101 точка
      • Количество точек сканирования: 101 точка
      • Количество следов: 4
      • Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)
      • Интерфейс USB: USB Type-C Режим связи: CDC
      • Настройка сохранения: 5 групп
      • Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измерения
      • Время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)
      • Размер изделия: 140*73*20 мм
      • Вес товара: 270 г
      • Размер упаковки: 250*150*50 мм
      • Вес упаковки: 500 г

        Комплект:

        • Векторный анализатор цепей NanoVNA-F V2  50 кГц-3 ГГц
        • Набор переходников SMA
        • Переходник SMA 50Ω  для калибровки нагрузки
        • 200 мм SMA-JJ RG405 RF кабель - 2шт
        • USB Type-C кабель
