Грозозащита CA-35RS с разъемом UHF PL (F)-UHF PL(F) для антенны купить

Грозозащита CA-35RS с разъемом UHF PL (F)-UHF PL(F) (PL-259 - PL-259, SO-239 - SO-239).

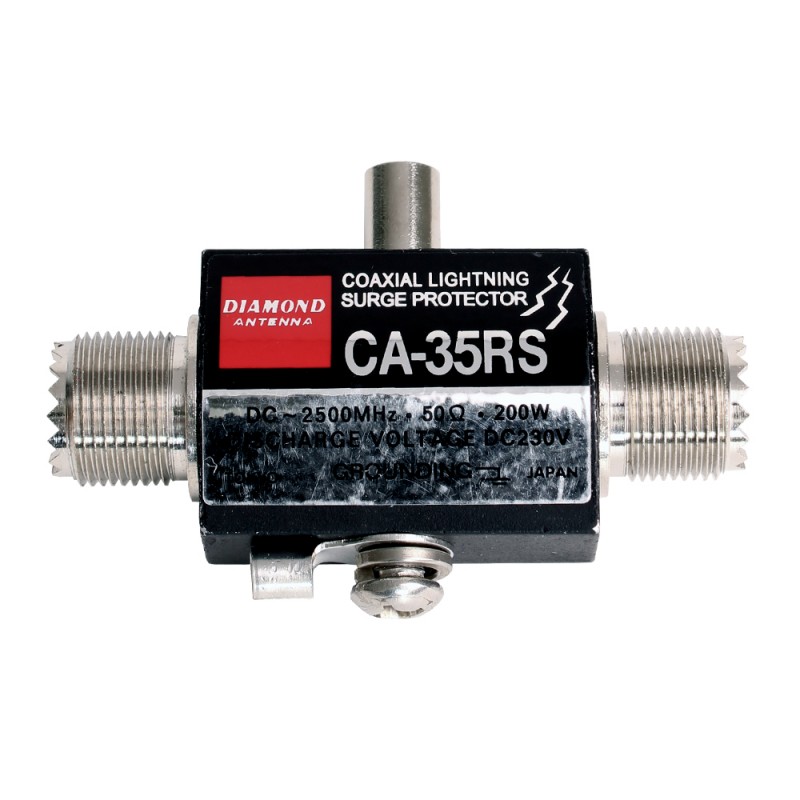

Diamond CA-35RS — устройство электробезопасности, предназначенное для защиты оборудования радиостанций (раций) от накопления электростатического заряда. Благодаря наличию разъемов UHF-male и UHF-female, грозоразрядник может быть установлен непосредственно на антенну. Обязательное условие работы CA-35RS — подключения к системе заземления.

Грозозащита работает по принципу «ключа»: при появлении опасного электрического потенциала происходит размыкание основной цепи и соединение линии с контуром заземления. В качестве «управляющего» элемента используется газонаполненная капсула (газоразрядник).

Разъем UHF-male оснащен вращающейся гайкой, которая облегчает монтаж грозозащиты и позволяет избежать лишних скручиваний кабеля. Газонаполненный элемент может быть заменен в ходе эксплуатации: для смены потребуется открутить специальную крышку сбоку. Кабель заземления зажимается клеммой, фиксируемой на корпусе грозоразрядника винтовым соединением.

CA-35RS с волновым сопротивлением 50 Ом подходит для использования в системах голосовой радиосвязи. Использование оборудования, кабелей и разъемов со стандартным сопротивлением позволяет обеспечить высокое качество передачи сигнала с минимальными потерями на коммутации.

Кабельные сборки и кабель заземления в комплект поставки CA-35RS не входят и приобретаются отдельно (исходя из специфики радиооборудования и условий эксплуатации).

CA-35RS имеет массивный металлический корпус, что обеспечивает долгий срок службы устройства.

Нормальная работа грозозащиты возможна только при наличии правильно выполненного заземления. При создании контура заземления необходимо соблюдение действующих предписаний, нормативных актов и правил электробезопасности. Работы по установке антенны и заземления могут быть выполнены владельцем оборудования самостоятельно или силами подрядных организаций.

Характеристики:

• Частотный диапазон: 0–2500 МГц
• Сопротивление: 50 Ом
• КСВ: < 1,2
• Вносимые потери: < 0,2 дБ
• Максимально допустимая мощность: 400 Вт (PEP)
• Шоковое напряжение разряда: 1 кВ
• Шоковый ток разряда: 6000А
• Напряжение срабатывания: 350В ±15%
• Сопротивление изоляции: > 10000 МОм
• ВЧ-разъемы: UHF-female (SO-239), UFH-male (PL-259)
• Размер: 77x41x21 мм
• Вес: 114 г
• Комплектация: грозозащита - 1шт, инструкция на английском языке - 1шт
