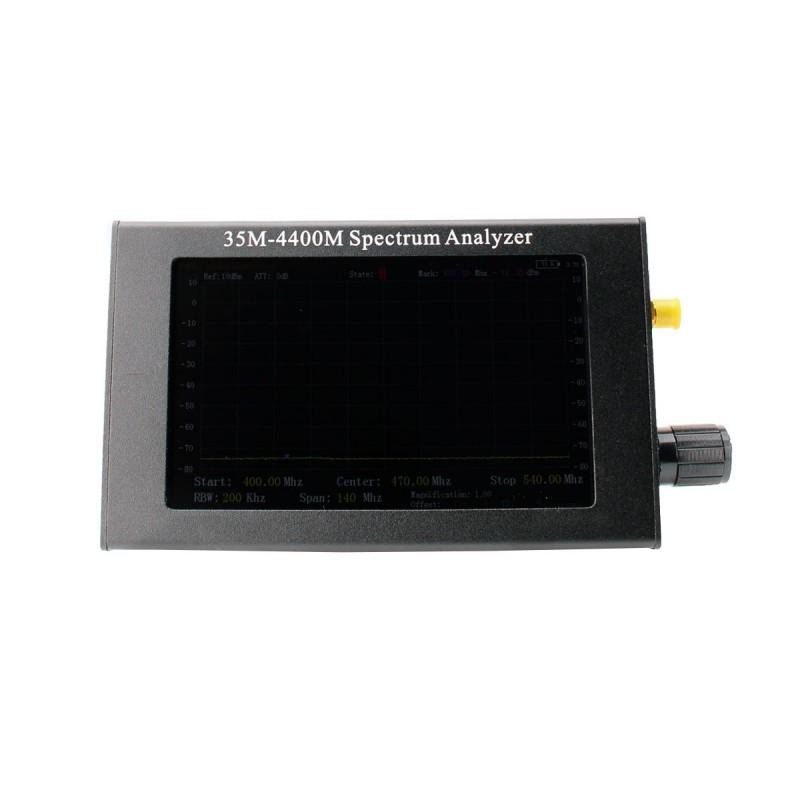

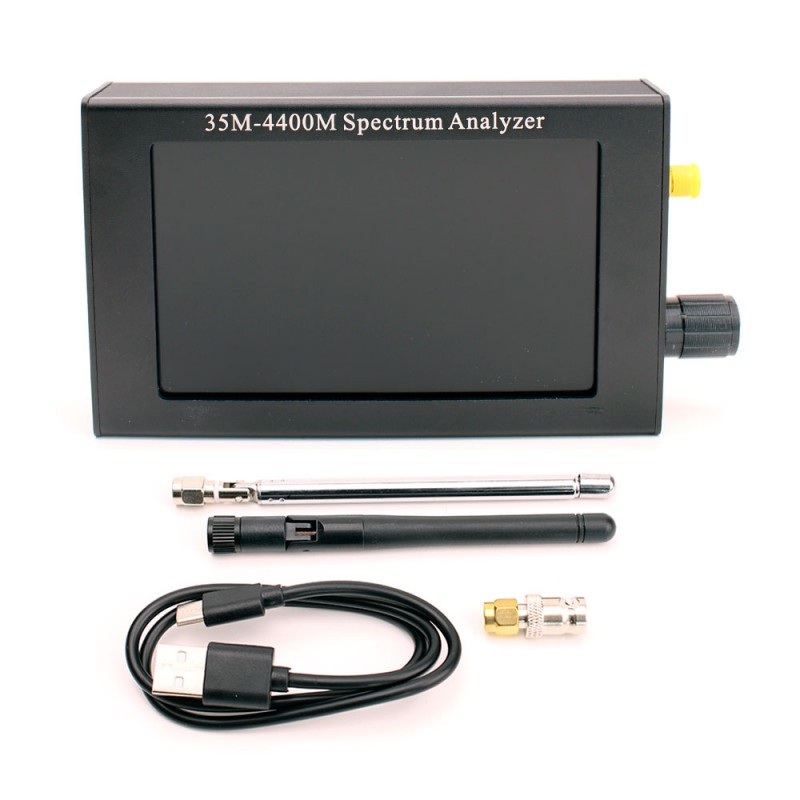

Анализатор спектра Astralink DS2WWD

Анализатор спектра Astralink DS2WWD

Используйте сигнал гетеродина и сигнал внешнего измерения для смешивания, чтобы получить сигнал разностной частоты, и рассчитайте амплитуду сигнала внешнего измерения через детектор. Используя высокоточный источник сигнала Vco, можно измерить частоту гетеродинного сигнала. Супер точно. Поскольку диапазон сканирования очень велик (35–4400 м), из-за стоимости и других факторов не существует специальной схемы обнаружения внешних сигналов измерения, поэтому могут быть ошибки в амплитуде измерения, поэтому продукт добавляет две. Параметры: увеличение и смещение. Пользователи могут регулировать отображаемую форму сигнала, регулировать и калибровать отображение амплитуды.

Характеристики Анализатор спектра Astralink DS2WWD
1) Диапазон рабочих частот - 35 - 4400 Мгц
2) Емкость Аккумуляторной батареи - 2000 мАч, рекомендуется проводить зарядку аккумулятора вовремя, не допуская показания напряжения ниже чем 3.4 V
3) Входное сопротивление - 50 Ом
4) Микроконтроллера stm32f407 (основная частота 168 МГц) и 4,3-дюймовый цветной ЖК-экран TFT LCD

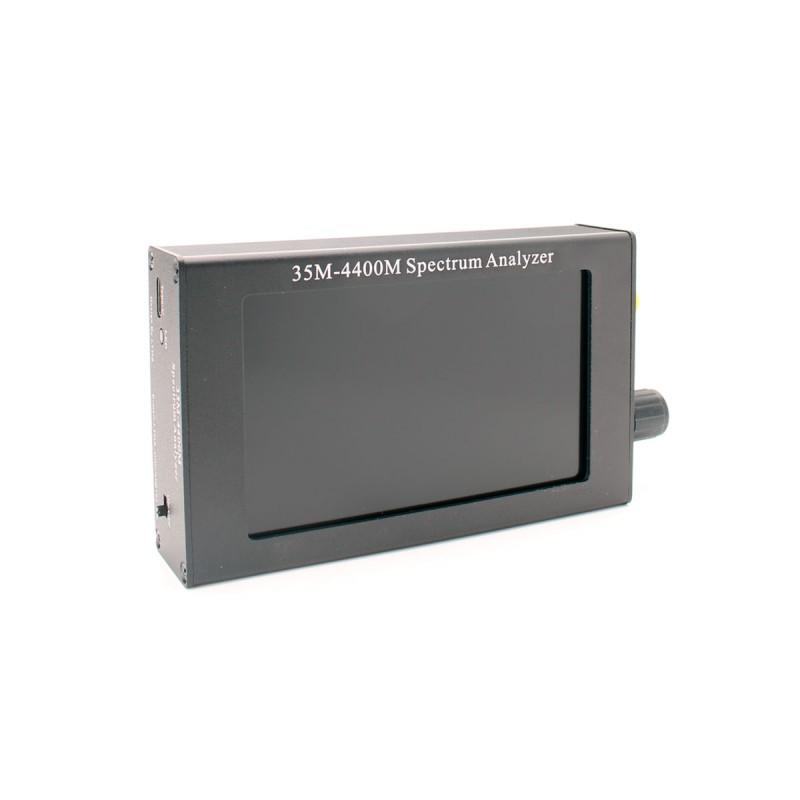

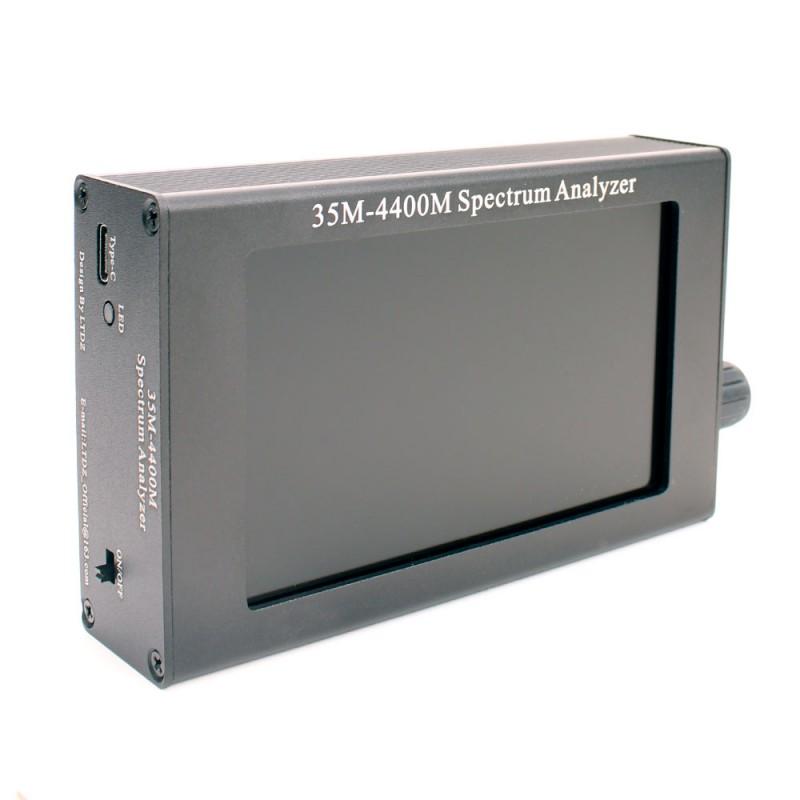

5) Корпус из алюминиевого сплава, улучшенные радиочастотные характеристики.

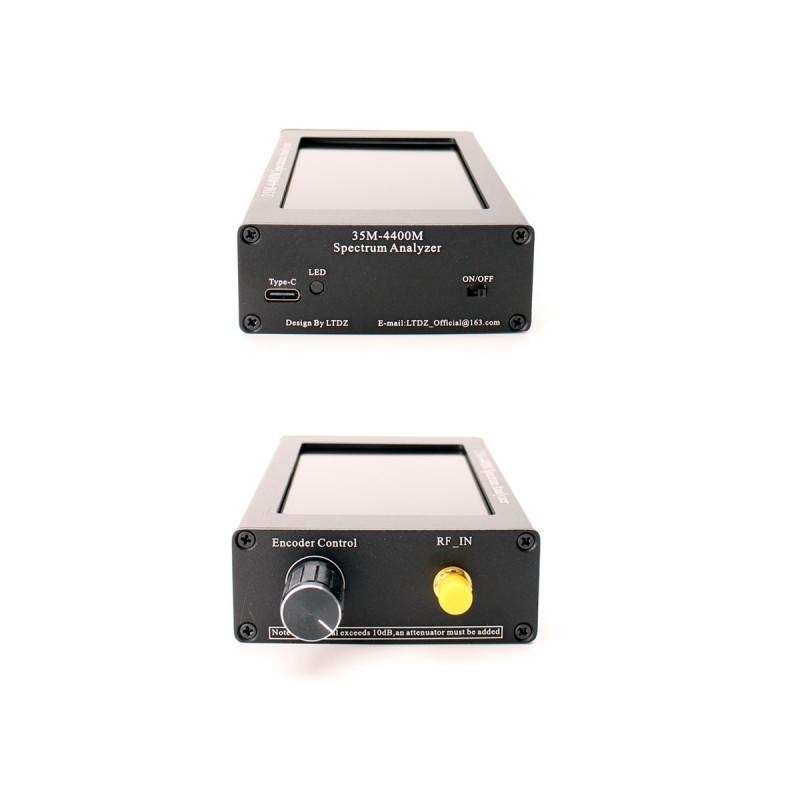

6) Литиевая батарея (внутри) гнездо зарядки - USB Type-C
7) Полоса пропускания: 100 кГц, 200 кГц и 500 кГц, можно изменять
8) Диапазон сканирования: 70м (100 кГц), 140м (200 кГц), 350м (500 кГц)
9) Точки сканирования - 700 точек
10) Диапазон дБм: -80 дБм - 10 дБм (поддерживает ручную настройку калибровки, амплитуда). Это устройство не имеет схемы усиления внутри. Если вам нужно измерить небольшие сигналы, требуется внешний усилитель.
11) Максимальная мощность входного сигнала 10 дБ
12) Режим работы: супергетеродинный сканирующий анализатор спектра, время одиночного сканирования 800 мс

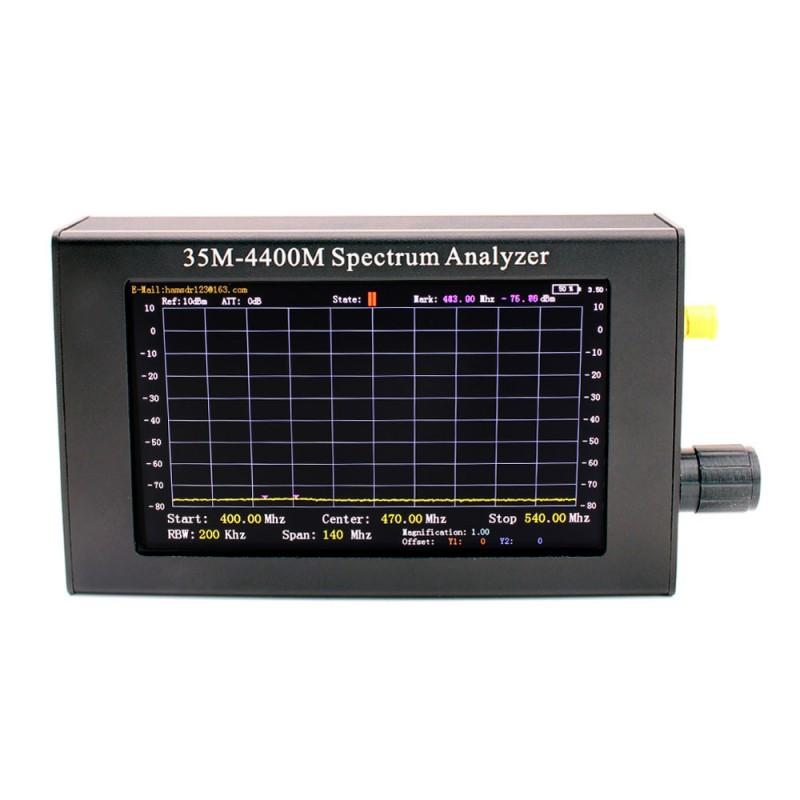

Принцип работы:
Поверните регулирующую ручку, чтобы изменить положение или значение, нажмите на регулирующую ручку, чтобы перейти в режим редактирования или подтвердить действие.

Увеличение: увеличение формы волны
Смещение Y1: параметры движения формы волны вверх и вниз.
Cмещение Y2: Исходное значение напряжения сигнала с другой частотой.

Советы:

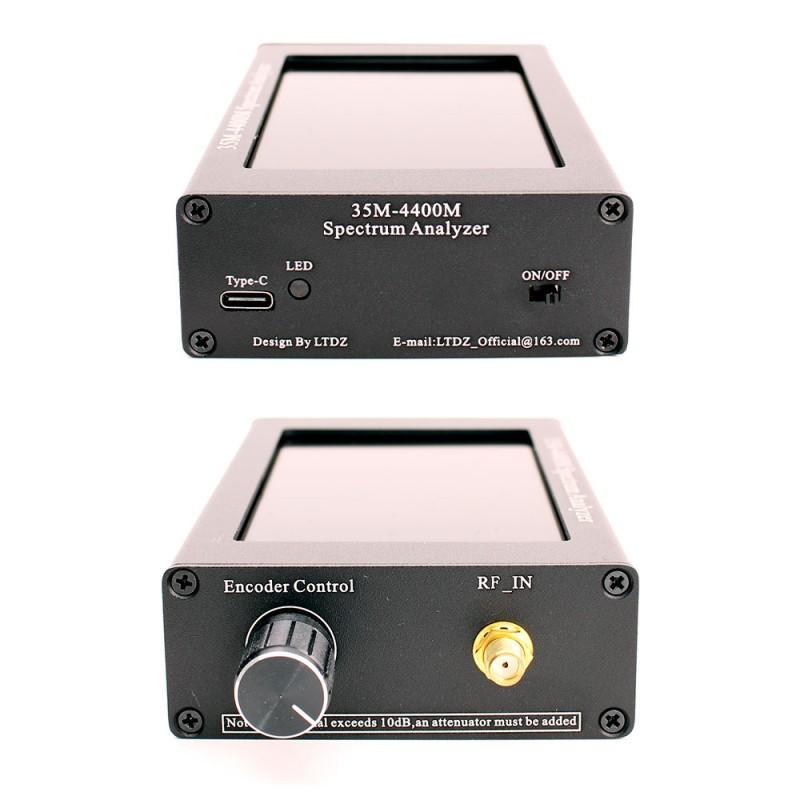

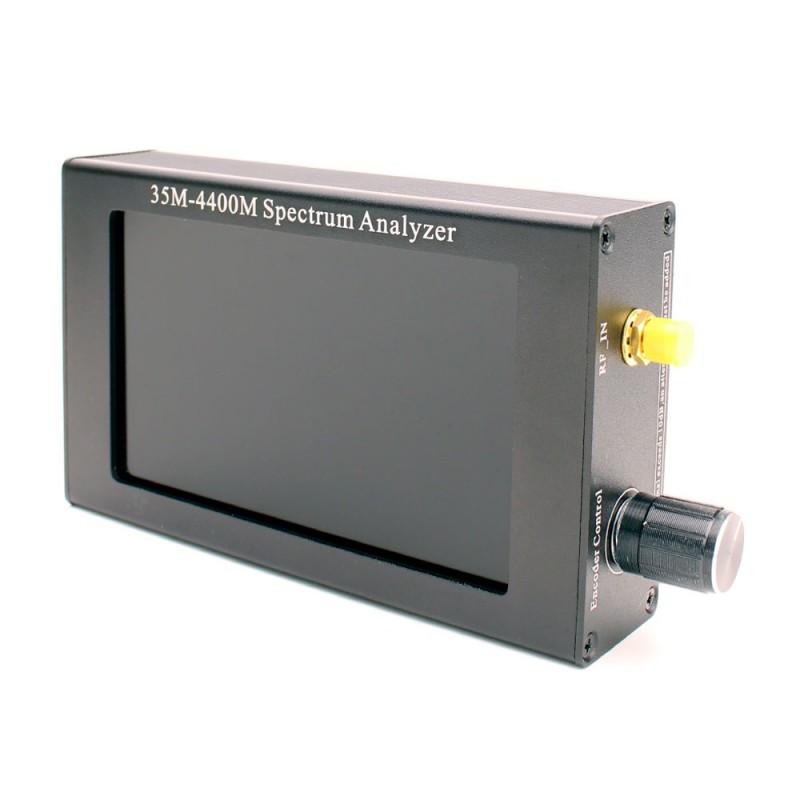

Ручка справа имеет две функции: нажатие и вращение.

Поворот используется для изменения положения или значения, нажатие — для подтверждения.

Вам нужно изменять только начальную частоту.

«Старт» — начальная частота, «Стоп» — конечная частота.

Красный цвет обозначает состояние покоя, зеленый — состояние редактирования.

После всех изменений состояние должно стать красным, и устройство начнет тестирование.
